遼寧PQ45成球盤土壤調節劑項目

項目概況

一、 PQ45盤式成球機設備介紹

葫蘆島盤式造粒機型號是PQ45。該產品是用于（金礦尾礦 石英石 磷石膏）混合粉造粒做土壤調理劑。磷石膏粉作為國內最需要處理的固廢之一，目前比較成熟的處理工藝就是將磷石膏粉造成一定規格的顆粒，而最適合磷石膏造粒的設備，經過試驗和市場用戶的使用驗證，盤式造粒機是比較合適的設備。該型設備具有成球粒度均勻、傾角可調、能耗低、操作維護簡便等特點。

二、 PQ45盤式成球機工作原理

由主電動機驅動皮帶輪和皮帶，通過減速機傳動小齒輪，小齒輪與固定在盤底的大齒輪相互嚙合，相向工作。大齒輪則通過特殊合理的設計，安裝在固定于機架調節盤上的主軸上，以支撐整個造粒盤的工作（本機與噴霧機配套使用），物料進入造粒盤后，經造粒盤的不斷旋轉和噴霧裝置，使物料均勻的粘和在一起造成圓球狀顆粒。在該機造粒盤中上部設計了自動清料裝置，防止物料粘壁，從而大大提高了本機的使用壽命。隨著電動機的不斷旋轉，物料的不斷進入，方能實現批量生產，以達到連續工作之需要。

三、PQ45盤式成球機項目概況：

原料情況：磷石膏、少量膨潤土、其它輔料

磷石膏本身含水率：20%

三種物料混合后含水率：9%~10%左右

造粒情況：強度：1.5米高度垂直掉落易碎成塊狀

含水率：造粒后含水率15%左右

顆粒直徑：20-30mm

造粒目的：做土壤調節劑

解決方案

盤式成球機主要由減速機、電機、過橋裝置、盤體、立刮刀、刮刀裝置、支架、可調機架等組成，結構特點是：

1、結構新穎、重量輕、高度低，工藝布置靈活方便。

2、盤式造粒機傾角調整便捷。

3、盤式造粒機由盤體和盤節組成，盤節可沿盤體上下調節，且盤節端部為邊法蘭，保證料球出盤時不被拉傷、撕裂。

4、機架焊接完畢、消除應力后，其配合面在鏜銑床上一次加工成型，保證整機裝配精度更高、運轉更平穩。

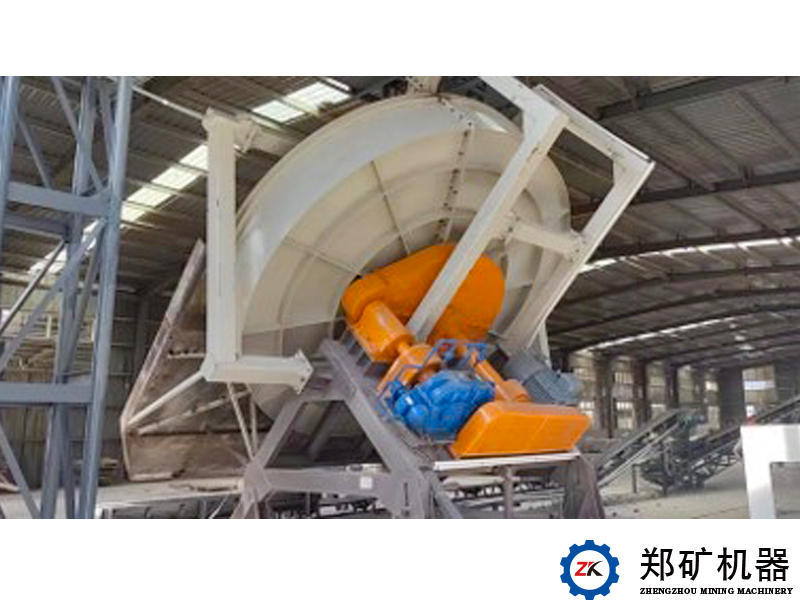

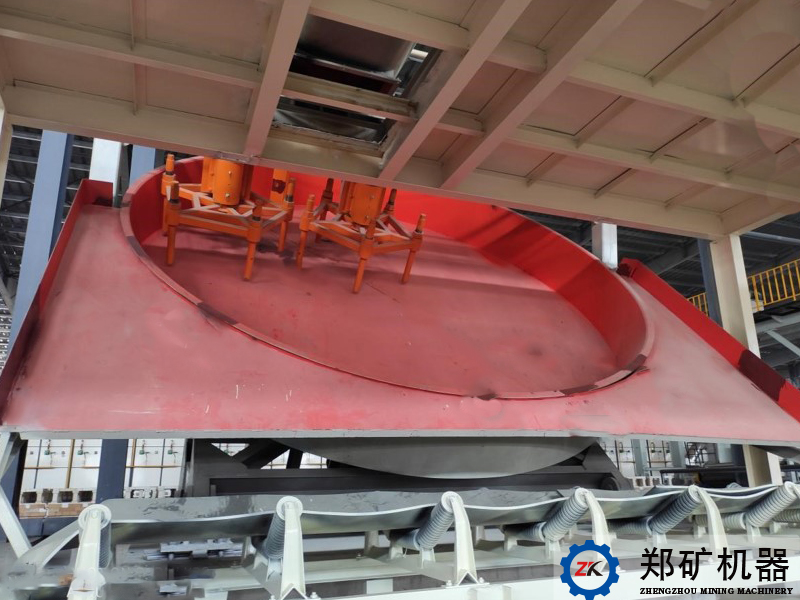

現場圖片
